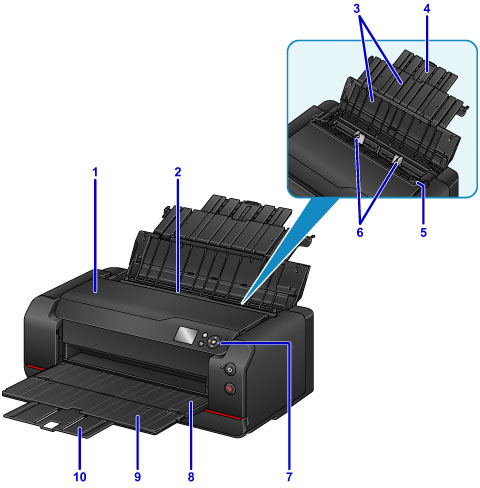

Frente
- (1) tampa superior
- Abra para remover o papel preso no interior ou para substituir a cabeça de impressão.
- (2) alimentação superior
-
Duas ou mais folhas do mesmo tamanho e tipo de papel podem ser colocadas ao mesmo tempo e alimentadas automaticamente uma folha por vez.
- (3) suporte do papel
- Abra para colocar papel na alimentação superior.
- (4) extensão do suporte de papel
- Estenda para colocar papel na alimentação superior.
- (5) tampa do slot de alimentação
-
Impede que algo caia no slot de alimentação.
Abra-a para deslizar as guias do papel e feche-a antes de imprimir.
- (6) guias do papel
- Alinhe com ambos os lados da pilha de papel.
- (7) painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la.
- (8) bandeja de saída do papel
- Os papéis impressos são ejetados. Abra-a antes de imprimir.
- (9) extensão da bandeja de saída
- Abra para apoiar o papel ejetado.
- (10) suporte de saída do papel
- Puxe para apoiar o papel ejetado.
- (11) Indicador luminoso ATIVADO (ON)
- Acende depois de piscar, quando a alimentação for ligada.
- (12) Botão ATIVADO (ON)
-
Liga ou desliga a máquina.
- (13) Botão Parar (Stop)
- Cancela um trabalho de impressão em andamento.
- (14) bujão da alimentação de tinta
- Se o bujão da alimentação de tinta na parte inferior da impressora se deslocar, uma mensagem de erro será exibida, e o funcionamento da impressora será interrompido. Tenha cuidado com a tampa do reservatório de tinta, instale a impressora em uma superfície plana.
- (15) tampa do cartucho
-
Abra ao substituir cartuchos de tinta.
